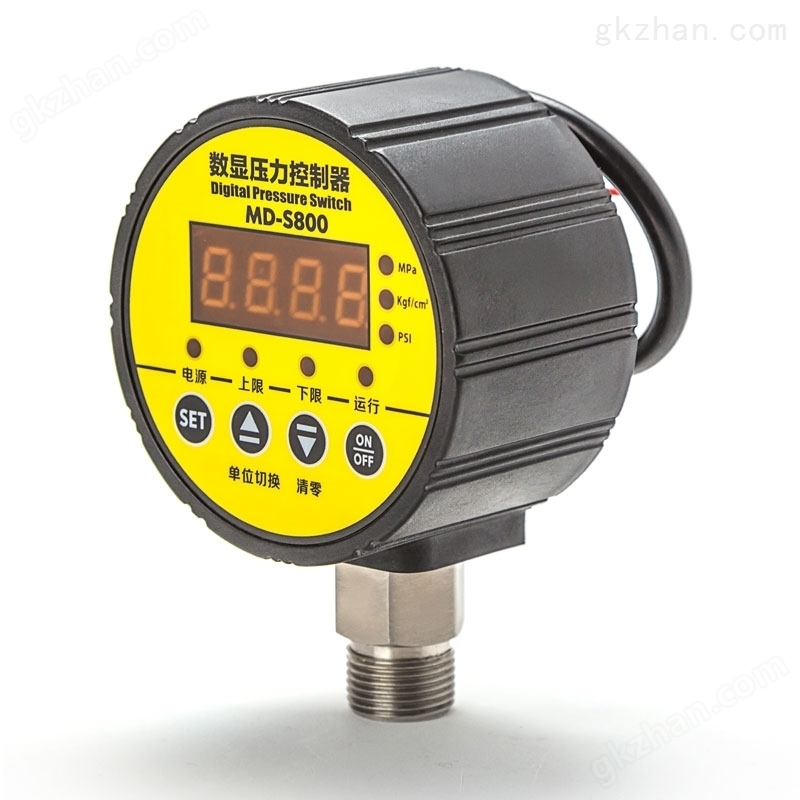

数显电接点压力表是一种集压力测量、数字显示、开关信号输出于一体的智能化仪表，广泛应用于工业自动化控制系统中，如水泵的启停控制、压力罐的液位保护、液压系统的压力报警等。与传统机械式电接点压力表相比，数显电接点压力表具有精度高、响应快、设定方便、抗震性强等优点。本文将围绕参数设置、触点调节与故障排查三大核心操作环节，为您提供一份详尽的数显电接点压力表操作指南。


　　一、参数设置：精准定义控制目标

　　数显电接点压力表的核心功能是通过预设的压力阈值来控制外部电路的通断。参数设置是确保其正确工作的第一步。

　　1、压力单位设置：​根据实际需求，将压力单位设置为常用的MPa、Bar、Psi或kgf/cm²等，确保显示值与工艺要求一致。

　　上限/下限报警值设定（H/LSET）：​这是重要的参数。

　　下限报警值（L）：​当压力低于此值时，仪表触发下限报警触点动作（常开触点闭合或常闭触点断开）。

　　上限报警值（H）：​当压力高于此值时，仪表触发上限报警触点动作。

　　2、设定方法：​通常通过仪表面板上的“SET”键进入设置模式，使用“▲/▼”键调整数值，再次按“SET”键确认。具体操作请参照产品说明书。

　　3、回差值设定（Hysteresis）：​为了防止压力在报警点附近波动时，触点频繁动作（“抖动”），需要设置一个回差值。例如，上限报警值为1.0MPa，回差值为0.05MPa，则压力上升到1.0MPa时触点动作，压力必须下降到0.95MPa以下时触点才会复位。回差值的大小需根据系统压力波动情况合理设置，过小易抖动，过大则控制精度降低。

　　4、其他高级参数：​部分高级仪表还可设置滤波时间（稳定显示值）、峰值保持、触点动作延时等，可根据具体应用进行配置。

　　二、触点调节与接线：确保信号可靠输出

　　数显电接点压力表的触点输出是其控制功能的执行机构，正确的调节和接线至关重要。

　　1、触点类型识别：​仪表通常提供一组或两组触点，常见的触点形式有：

　　常开触点（NO）：​正常状态下断开，报警时闭合。

　　常闭触点（NC）：​正常状态下闭合，报警时断开。

　　转换触点（SPDT）：​包含一个公共端（COM）、一个常开端（NO）和一个常闭端（NC）。

　　注意：​务必查看仪表接线图，正确区分各端子功能。

　　2、触点容量确认：​仪表触点的负载能力（电压、电流）是有限的，通常为AC220V/3A或DC24V/5A等。严禁超载使用，否则会烧毁触点。如果负载功率较大，必须通过中间继电器进行转换。

　　3、接线操作：

　　断电操作：​在进行任何接线操作前，务必切断仪表电源和被测系统的压力源，确保安全。

　　正确连接：​按照接线图，将电源线（通常为DC24V或AC220V）连接到指定端子，将控制线连接到触点端子。

　　4、导线选择：​使用规格合适的导线，连接牢固，避免虚接。

　　接地：​如果仪表有接地端子，务必可靠接地，以防干扰和保障安全。

　　三、故障排查：快速定位与解决问题

　　在使用过程中，可能会遇到各种故障，以下是一些常见故障及其排查方法：

　　1、仪表无显示：

　　检查电源：​确认电源电压是否在额定范围内，极性是否正确（直流供电时）。

　　检查保险丝：​部分仪表内部有保险丝，检查是否熔断。

　　检查接线：​检查电源线是否连接牢固，有无断线。

　　2、压力显示不准确或跳变：

　　零点校准：​在通大气压的情况下，检查显示是否为零，如果不为零，进行零点校准（具体方法见说明书）。

　　满量程校准：​如果有标准压力源，可进行满量程校准。

　　检查压力接口：​检查压力接口是否堵塞、泄漏，密封垫片是否损坏。

　　环境干扰：​检查仪表是否受到强电磁干扰，尝试加强屏蔽或远离干扰源。

　　3、触点不动作：

　　参数检查：​确认报警值设置是否正确，回差值是否过大。

　　接线检查：​检查触点输出线是否接错、松动或断路。

　　负载检查：​检查负载是否过大或短路，导致触点无法驱动。

　　触点损坏：​如果以上都正常，可能是内部继电器触点损坏，需更换仪表。

　　4、触点误动作：

　　压力波动：​检查系统压力是否在报警点附近剧烈波动，适当增大回差值。

　　干扰：​检查信号线是否与动力线平行敷设，尝试使用屏蔽线并单端接地。

　　仪表故障：​仪表内部元件故障也可能导致误动作。

　　四、安全操作注意事项

　　1、严禁超压：​被测压力不得超过仪表的允许过载能力，否则会损坏传感器。

　　2、介质兼容性：​确保被测介质与仪表的接液材质（如316不锈钢）兼容，防止腐蚀。

　　3、定期维护：​定期检查仪表显示是否正常，接线是否松动，并进行清洁。

　　4、专业操作：​涉及内部校准和维修，建议由专业人员进行。

　　数显电接点压力表是现代工业控制系统中重要的监测和控制元件。通过熟练掌握其参数设置方法，正确进行触点调节与接线，并能够快速排查常见故障，操作人员可以确保仪表稳定可靠地运行，从而保障整个自动化系统的安全和效率。在实际操作中，务必严格遵守安全规程，并详细阅读产品说明书，因为不同品牌和型号的仪表在操作细节上可能存在差异。
